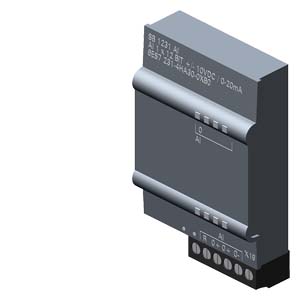

6ES7231-4HA30-0XB0 SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА АНАЛОГОВОГО ВВОДА SB 1231, 1 AI, +/- =10 В (12 БИТ РАЗР.) ИЛИ 0 - 20 MA
Напряжение питания
Номинальное значение (пост. ток)
● 24 В пост. тока Да
Входной ток
из шины на задней стойке 5 В пост. тока, тип. 55 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность 0,4 W
Аналоговые вводы
Число аналоговых входов 1; Дифференциальные входы тока или напряжения
Макс. допустимое входное напряжение для токового входа (предел разрушения) ± 35 В
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 35 V
Макс. допустимый входной ток для входа напряжения (предел разрушения) 40 mA
Макс. допустимый входной ток для токового входа (предел разрушения) 40 mA
Макс. время цикла (все каналы) 156,25 μs; Подавление 400 Гц
Входные диапазоны
● Напряжение Да; ±10 В, ±5 В, ±2,5 В
● Ток Да; от 0 до 20 мА
● Термоэлемент Нет
● Резистивный термометр Нет
● Сопротивление Нет
Входные диапазоны (номинальные значения), напряжения
● от -10 до +10 В Да
● Сопротивление на входе (от -10 до 10 В) ≥9 МОм
● от -2,5 до +2,5 В Да
● Сопротивление на входе (от -2,5 до 2,5 В) ≥9 МОм
● от -5 до +5 В Да
● Сопротивление на входе (от -5 до +5 В) ≥9 МОм
Диапазоны входных параметров (номинальные значения), ток
● от 0 до 20 мА Да
● Сопротивление на входе (от 0 до 20 мА) ≥ 250 Ohm
Аналоговые выводы
Число аналоговых выходов 0
Формирование аналоговой величины для входов
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком) 11 bit; + знак
● Настраиваемое время интегрирования Да
● Подавление напряжения помех для частоты помех f1 в Гц 40 дБ, пост. ток, до 60 Гц
Выравнивание результатов измерений
● параметрируемое Да
● Ступень: без ступени Да
● Ступень: слабая Да
● Ступень: средняя Да
● Ступень: сильная Да
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)
Весь диапазон измерений от 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы Да
Диагностические функции Да
Аварийные сигналы
● Диагностический сигнал Да
Диагностические сообщения
● Обрыв провода Нет
Диагностический светодиодный индикатор
● для индикации состояния входов Да
● для обслуживания Да
Степень защиты и класс защиты
Степень защиты согласно EN 60529
● IP20 Да
Стандарты, допуски, сертификаты
Маркировка CE Да
Допуск CSA Да
Допуск FM Да
RCM (ранее C-TICK) Да
Окружающие условия
Свободное падение
● Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● мин. -20 °C
● макс. 60 °C
● Горизонтальное монтажное положение, мин. -20 °C
● Горизонтальное монтажное положение, макс. 60 °C
● Вертикальное монтажное положение, мин. -20 °C
● Вертикальное монтажное положение, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
● мин. -40 °C
● макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. мин. 795 hPa
● Эксплуатация, макс. 1 080 hPa
● Хранение/транспортировка, мин. 660 hPa
● Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
● Эксплуатация при 25 °C без конденсации, макс. 95 %
Концентрация вредных веществ
● SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Соединения
Требуемый передний штекер Да
Механические свойства/материалы
Материал корпуса (спереди)
● Пластиковый Да
Размеры
Ширина 38 mm
Высота 62 mm
Глубина 21 mm
Массы
Масса, прибл. 35 g
