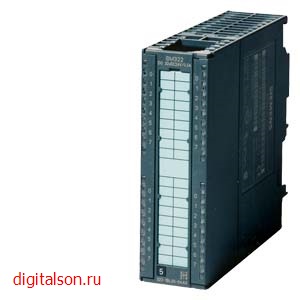

Модуль вывода дискретных сигналов SM 322 6ES7322-1BH01-0AA0

SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 16 ВЫХОДОВ =24В/0.5A. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО

Напряжение питания
Напряжение нагрузки L+
● Номинальное значение (пост. ток) 24 V
● Допустимый диапазон, нижний предел (пост. ток) 20,4 V
● Допустимый диапазон, верхний предел (пост. ток) 28,8 V

Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс. 80 mA
из шины на задней стойке 5 В пост. тока, макс. 80 mA

Рассеиваемая мощность
Нормальная рассеиваемая мощность 4,9 W

Цифровые выводы
Вид выходов 16
Ограничение индуктивного напряжения отключения L+ (-53 В)

Коммутационная способность выходов
● при ламповой нагрузке, макс. 5 W

Диапазон сопротивления нагрузке
● нижний предел 48 Ω
● верхний предел 4 kΩ

Выходное напряжение
● для сигнала "1", мин. L+ (-0,8 В)

Выходной ток
● для сигнала "1", номинальное значение 0,5 A
● для сигнала "1", минимальный ток нагрузки 5 mA
● для сигнала "0", ток покоя, макс. 0,5 mA

Частота коммутации
● при омической нагрузке, макс. 100 Hz
● при индуктивной нагрузке, макс. 0,5 Hz
● при ламповой нагрузке, макс. 10 Hz

Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 40 °C, макс. 4 A
— до 60 ℃, макс. 3 A
вертикальное монтажное положение
— до 40 °C, макс. 2 A

Длина провода
● экранированные, макс. 1 000 m
● неэкранированные, макс. 600 m

Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции Нет

Аварийные сигналы
● Диагностический сигнал Нет

Диагностические сообщения
● Обрыв провода Нет
● Короткое замыкание Нет
● Срабатывание предохранителя Нет
● Отсутствие напряжения нагрузки Нет

Диагностический светодиодный индикатор
● Номинальное напряжение нагрузки PWR (зеленый) Нет
● Предохранитель OK FSG (зеленый) Нет
● Индикатор состояния цифрового выхода (зеленый) Да

Гальваническая развязка
Гальваническая развязка цифровых выводов
● между каналами Да
● между каналами, в блоках для 8
● между каналами и шиной на задней стенке Да; Оптронная пара

Изоляция
Изоляция, испытанная посредством 500 В пост. тока

Соединения
Требуемый передний штекер 20-полюсный

Размеры
Ширина 40 mm
Высота 125 mm
Глубина 120 mm

Массы
Масса, прибл. 190 g
