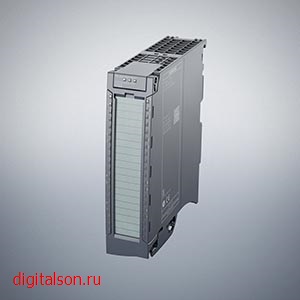

Модуль дискретных выходов DQ 6ES7522-5HH00-0AB0

SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 230VAC/2A РЕЛЕ, 16 КАНАЛОВ В ГРУППАХ ПО 2, 4 A НА ГРУППУ, ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ

Общая информация
Обозначение типа продукта DQ 16 x 230 В перем. тока/2 A ST (реле)
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.0
● Возможно обновление микропрограммного обеспечения Да

Функция продукта
● Данные для идентификации и техобслуживания Да; I&M0 – I&M3

Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1 / -
● STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
● PROFIBUS, версия не ниже GSD/GSDRevision V1.0/V5.1
● PROFINET, версия не ниже GSD/GSDRevision V2.3/-

Режим работы
● DQ Да
● DQ с функцией экономии энергии Нет
● ШИМ Нет
● Выборка с запасом по частоте дискретизации Нет
● MSO Да

Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 20,4 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Защита от перепутывания полярности Да

Входной ток
Макс. потребление тока 150 mA

Выходное напряжение
Номинальное значение (перем. ток) 230 V; От 24 В пост. тока до 120 В пост. тока / от 24 В пер.
тока до 230 В пер. тока

Мощность
Потребляемая мощность шины на задней стенке 0,8 W

Рассеиваемая мощность
Нормальная рассеиваемая мощность 5 W

Цифровые выводы
Вид цифровых выходов Реле
Вид выходов 16
с вытекающим током Да
с втекающим током Да
Защита от короткого замыкания Нет
Включение цифрового входа Да

Коммутационная способность выходов
● при ламповой нагрузке, макс. 50 Вт (230 В перем. тока), 5 Вт (24 В пост. тока)

Выходной ток
● для сигнала "1", номинальное значение 2 A
● для сигнала "1", диапазон допустимых значений, мин. 10 mA; 10 В
● для сигнала "1", диапазон допустимых значений, макс. 2 A; тепловой ток длительной нагрузки
● для сигнала "0", ток покоя, макс. 0 A

Параллельное подключение двух выходов
● для логических схем Да
● для повышения мощности Нет
● для резервного включения нагрузки Да

Частота коммутации
● при омической нагрузке, макс. 1 Hz
● при индуктивной нагрузке, макс. 0,5 Hz
● при ламповой нагрузке, макс. 1 Hz

Суммарный ток выходов
● Макс. ток на канал 2 A; см. дополнительное описание в руководстве
● Макс. суммарный ток на узел 4 A; см. дополнительное описание в руководстве
● Макс. ток на модуль 32 A; см. дополнительное описание в руководстве

Релейные выходы
● Число релейных выходов 16
● Номинальное напряжение питания на катушке реле L+ (пост. ток) 24 V
● Потребляемый ток реле (ток в катушках всех реле), тип. 150 mA
● Внешний предохранитель для релейных выходов

Модульный автоматический выключатель для защиты линий
B10/B16
● Переключение контактов (внутреннее) Нет
● Макс. размер пускателей электродвигателя по NEMA 5
● Макс. число коммутационных циклов см. дополнительное описание в руководстве
● Допуск реле согласно UL 508 Нет

Коммутационная способность контактов
— при индуктивной нагрузке, макс. 2 A; см. дополнительное описание в руководстве
— при омической нагрузке, макс. 2 A; см. дополнительное описание в руководстве

Длина провода
● экранированные, макс. 1 000 m
● неэкранированные, макс. 600 m

Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы) Нет

Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция Да
Возможность включения заменяющих значений Да

Аварийные сигналы
● Диагностический сигнал Да

Диагностические сообщения
● Контроль напряжения питания Да
● Обрыв провода Нет
● Короткое замыкание Нет

Диагностический светодиодный индикатор
● Светодиод RUN Да; зеленые светодиоды
● Светодиод ERROR Да; красный светодиод
● Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
● Индикатор состояния канала Да; зеленые светодиоды
● для диагностики канала Нет
● для диагностики модуля Да; красный светодиод

Гальваническая развязка
Гальваническая развязка каналов
● между каналами Нет
● между каналами, в блоках для 2
● между каналами и шиной на задней стенке Да
● между каналами и напряжением нагрузки L+ Да

Допустимая разность потенциалов
между различными цепями Перем. ток 250 В между каналами и напряжением питания L+;
перем. ток 250 В между каналами и шиной на задней стенке;
перем. ток 500 В между каналами

Изоляция
Изоляция, испытанная посредством Между каналами: 3 100 В пост. тока, между каналами и шиной на задней стенке: 3 100 В пост. тока, между L+ и шиной на задней стенке: 707 В пост. тока (типовое испытание)

Окружающие условия
Температура окружающей среды при эксплуатации
● Горизонтальное монтажное положение, мин. 0 °C
● Горизонтальное монтажное положение, макс. 60 °C
● Вертикальное монтажное положение, мин. 0 °C
● Вертикальное монтажное положение, макс. 40 °C

Децентрализованный режим работы
Пуск согласно приоритету Да

Размеры
Ширина 35 mm
Высота 147 mm
Глубина 129 mm

Массы
Масса, прибл. 350 g
