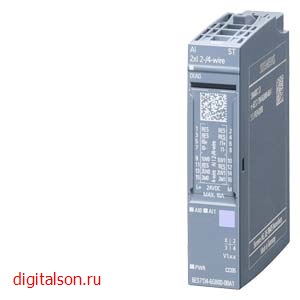

Модуль аналогового ввода 6ES7134-6GB00-0BA1

SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 2X I 2-/4-WIRE ST, ТОК, 2/4Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, СТАНДАРТНЫЙ, УПАКОВКА ПО 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА МОДУЛЯ, 16 БИТ

Общая информация
Обозначение типа продукта AI 2xI 2-/4-жильный ST
Версия микропрограммного обеспечения V1.0
● Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC05

Функция продукта
● Данные для идентификации и техобслуживания Да; I&M0 – I&M3
● Масштабируемый диапазон измерений Нет

Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда,  версия не ниже V13 SP1
● STEP 7 проектируемая/интегрированная среда, версия не ниже версия V5.5 SP3
● PROFIBUS, версия не ниже GSD/GSDRevision GSD, версия 5V2.3/-

Режим работы
● Выборка с запасом по частоте дискретизации Нет
● MSI Нет
Конфигурация CiR в режиме RUN
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Нет

Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 19,2 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Защита от перепутывания полярности Да

Входной ток
Макс. потребление тока 45 mA; без питания датчиков

Питание датчика
Питание датчика 24 В
● 24 В Да
● Защита от короткого замыкания Да
● Макс. выходной ток 50 mA; Общий ток для обоих каналов (двухпроводной)
Дополнительное питание датчика - 24 В
● 24 В Да
● Защита от короткого замыкания Да; по модулям
● Макс. выходной ток 200 mA; Общий ток для обоих каналов (четырехпроводной)

Рассеиваемая мощность
Нормальная рассеиваемая мощность 1,1 W

Адресная область
Адресное пространство на модуль
● Макс. адресное пространство на модуль 4 byte; + 1 байт на информацию о качестве

Аналоговые вводы
Число аналоговых входов 2
● при измерении тока 2
Макс. допустимый входной ток для токового входа (предел разрушения) 50 mA
Мин. время цикла (все каналы) 500 μs
Диапазоны входных параметров (номинальные значения), ток
● от 0 до 20 мА Да; 15 бит
● Сопротивление на входе (от 0 до 20 мА) 130 Ω; 90 Ом при двухпроводном
● от -20 мА до +20 мА Да; 16 бит, включая знак
● Входное сопротивление (от -20 мА до +20 мА) 130 Ω
● от 4 мА до 20 мA Да; 15 бит
● Входное сопротивление (от 4 мА до 20 мA) 130 Ω; 90 Ом при двухпроводном

Длина провода
● экранированные, макс. 1 000 m

Формирование аналоговой величины для входов
Принцип измерения сигма-дельта
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
● Настраиваемое время интегрирования Да
● Подавление напряжения помех для частоты помех f1 в Гц 16,6 / 50 / 60 Гц / выкл.
● Время преобразования (на канал) 50 мс @ 60 Гц, 60 мс @ 50 Гц, 180 мс @ 16,6 Гц, 250 мкс без фильтра

Выравнивание результатов измерений
● Количество ступеней сглаживания 4
● параметрируемое Да
● Ступень: без ступени Да; 1 x время цикла
● Ступень: слабая Да; 4 x время цикла
● Ступень: средняя Да; 8 x время цикла
● Ступень: сильная Да; 16 x время цикла

Датчики
Соединение сигнального датчика
● для измерения напряжения в качестве 2-проводного измерительного преобразователя Да
— Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя 650 Ω
● для измерения напряжения в качестве 4-проводного измерительного преобразователя Да

Погрешности/точность
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
перекрестные модуляции между входами, мин. -50 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры
● Ток относительно диапазона входных параметров, (+/-) 0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Ток относительно диапазона входных параметров, (+/-) 0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 dB
● Макс. синфазное напряжение 10 V
● Мин. синфазные помехи 90 dB

Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы) Нет

Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция Да

Аварийные сигналы
● Диагностический сигнал Да
● Сигнал предельного значения Нет

Диагностические сообщения
● Контроль напряжения питания Да
● Обрыв провода Да; при 4 – 20 мА
● Короткое замыкание Да; Короткое замыкания электропитания датчика
● Суммарная ошибка Да
● Переполнение/незаполнение Да

Диагностический светодиодный индикатор
● Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
● Индикатор состояния канала Да; зеленые светодиоды
● для диагностики канала Нет
● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка
Гальваническая развязка каналов
● между каналами Нет
● между каналами и шиной на задней стенке Да
● между каналами и напряжением питания блока электроники Да

Допустимая разность потенциалов
между входами (UCM) 10 В полного размаха напряжения

Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)

Размеры
Ширина 15 mm
Высота 73 mm
Глубина 58 mm

Массы
Масса, прибл. 32 g
