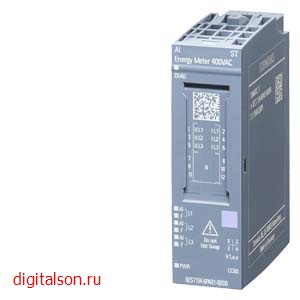

Модуль аналогового ввода - электрический счетчик 6ES7134-6PA20-0BD0

SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (480 В), AI ENERGY METER 480VAC ST, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА D0, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ

Общая информация
Обозначение типа продукта Счетчик электроэнергии AI 480 В перем. тока ST
Версия микропрограммного обеспечения V4.0
Применяемые системные блоки BU-тип D0, BU20-P12+A0+0B

Функция продукта
● Измерение напряжения Да
● Измерение тока Да
● Измерение энергии Да
● Измерение частоты Да
● Измерение мощности Да
● Измерение активной мощности Да
● Измерение реактивной мощности Да
● Данные для идентификации и техобслуживания Да; I&M0 – I&M3
● Режим тактовой синхронизации Нет

Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1
● STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии 5.5 SP4
● PROFIBUS, версия не ниже GSD/GSDRevision GSD, версия 5
● PROFINET, версия не ниже GSD/GSDRevision V2.3

Режим работы
● нецикличный доступ к измеренным значениям Да
● жестко определенные наборы измеренных значений Да
● свободно определенные наборы измеренных значений Да

Конфигурация CiR в режиме RUN
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Вид конструкции/монтаж
Монтажное положение Любая

Напряжение питания
Осуществление электроснабжения Питание по каналу измерения напряжения L1
Вид напряжения питания Перем. ток 100 - 277 В
Допустимый диапазон, нижний предел (перем. ток) 90 V
Допустимый диапазон, верхний предел (перем. ток) 293 V

Сетевая частота
● диапазон допустимых значений, нижний предел 47 Hz
● диапазон допустимых значений, верхний предел 63 Hz

Рассеиваемая мощность
Нормальная рассеиваемая мощность 0,6 W

Адресная область
Адресное пространство на модуль
● Вводы 256 byte
● Выводы 12 byte

Конфигурация аппаратного обеспечения
Автоматическое кодирование Да
● механический кодирующий элемент Да

Выбор BaseUnit для вариантов подключения
● 2-проводное подключение BU-тип D0, BU20-P12+A0+0B

Время
Счетчик рабочего времени
● есть Да

Аналоговые вводы
Нормальное время цикла (все каналы) 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)

Длина провода
● неэкранированные, макс. 200 m

Формирование аналоговой величины для входов
Принцип измерения сигма-дельта
Частота сканирования, макс. 1 024 kHz

Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы) Нет

Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
● Диагностический сигнал Да
● Сигнал предельного значения Да
● Аварийный сигнал процесса Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении

Диагностический светодиодный индикатор
● Контроль напряжения питания (PWR-LED) Да
● Индикатор состояния канала Да; зеленые светодиоды
● для диагностики канала Да; красный светодиод работы (Fn)
● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)

Встроенные функции
Функции измерения
● Способ измерения напряжения ИСКЗ
● Способ измерения тока ИСКЗ
● Вид регистрации результатов измерения непрерывно
● Форма кривой напряжения синусоидальная или искаженное
● Хранение результатов измерения в буфере Да
● Длина параметра 74 byte
● Ширина пропускания регистрации фактического значения 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц

Диапазон измерений
— Мин. измерение частоты 45 Hz
— Макс. измерение частоты 65 Hz

Измерительные входы для напряжения
— Измеряемое сетевое напряжение между фазой и нейтральным проводником 277 V
— Измеряемое сетевое напряжение между внешними проводниками 480 V
— Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником 90 V
— Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником 293 V
— Мин. измеряемое сетевое напряжение между внешними проводниками 155 V
— Макс. измеряемое сетевое напряжение между внешними проводниками 508 V
— Категория измерения напряжения согласно IEC 61010-2-030 CAT II; CAT III при гарантированном защитном уровне 1,5 кВ
— Внутреннее сопротивление внешнего и нейтрального проводников 3,4 MΩ
— Потребляемая мощность на фазу 20 mW
— Импульсная прочность 1,2/50 мкс 1 kV

Измерительные входы для тока
— мин. относительный измерительный ток, при перем. токе 1 %; относительно вспомогательного расчетного тока 5 A
— макс. относительный измерительный ток, при перем. токе 100 %; относительно вспомогательного расчетного тока 5 A
— максимально допустимый ток длительной нагрузки, при перем. токе 5 A
— потребление кажущейся мощности на фазу при диапазоне измерений 5 А 0,6 V·A
— расчетное значение устойчивости к току короткого замыкания в течение 1 с 100 A
— Входное сопротивление пределы измерения от 0 до 5 A 25 mΩ; на клемме
— подавление нулевого значения параметрируемое: 2 ... 250 мА, по умолчанию 50 мА
— способность выдерживать импульсную перегрузку 10 A; в течение 1 минуты

Класс точности согласно IEC 61557-12
— Измеряемая величина напряжение 0,2
— Измеряемая величина ток 0,2
— Измеряемая величина кажущаяся мощность 0,5
— Измеряемая величина активная мощность 0,5
— Измеряемая величина реактивная мощность 1
— Измеряемая величина коэффициент мощности 0,5
— Измеряемая величина активная энергия 0,5
— Измеряемая величина реактивная энергия 1
— Измеряемый параметр тока нулевого провода 0,5; расчетное
— Измеряемый параметр фазного угла ±1 °; не учтено в IEC 61557-12
— Измеряемая величина частота 0,05

Гальваническая развязка
Гальваническая развязка каналов
● между каналами Нет
● между каналами и шиной на задней стенке Да; AC 3 700 В (Type Test) CAT III

Изоляция
Изоляция, испытанная посредством AC 2 300 В для 1 мин (Type Test)

Окружающие условия
Температура окружающей среды при эксплуатации
● Горизонтальное монтажное положение, мин. 0 °C
● Горизонтальное монтажное положение, макс. 60 °C
● Вертикальное монтажное положение, мин. 0 °C
● Вертикальное монтажное положение, макс. 50 °C

Высота при эксплуатации относительно уровня моря
● Температура окружающей среды-давление воздуха-высота установки
По запросу: Температуры окружающей среды меньше 0 °C (без конденсации) и/или высоты монтажа больше 2 000 м

Размеры
Ширина 20 mm
Высота 73 mm
Глубина 58 mm

Массы
Масса (без упаковки) 45 g

Прочее
Данные для выбора трансформатора напряжения
● с вторичной стороны, макс. 296 V

Данные для выбора трансформатора тока
● Мин. полное сопротивление нагрузки трансформатора тока x/1A в зависимости от длины и сечения кабеля, см. справочник по аппарату
● Мин. полное сопротивление нагрузки трансформатора тока x/5A в зависимости от длины и сечения кабеля, см. справочник по аппарату
