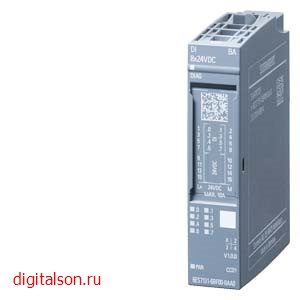

Модуль дискретного ввода 6ES7131-6BF00-0AA0

SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 8X =24 В BASIC, В УПАКОВКЕ: 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА A0, ЦВЕТОВОЙ КОД CC01, ДИАГНОСТИКА МОДУЛЯ
Данный продукт доступен как запасная часть

Общая информация
Обозначение типа продукта DI 8x24 В пост. тока BA
Версия микропрограммного обеспечения V1.0
● Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC01

Функция продукта
● Данные для идентификации и техобслуживания Да; I&M0 – I&M3

Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1
● STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
● PROFIBUS, версия не ниже GSD/GSDRevision GSD, версия 5
● PROFINET, версия не ниже GSD/GSDRevision GSDML, версия V2.3

Режим работы
● Цифровые входы Да
● Счетчики Нет
● Выборка с запасом по частоте дискретизации Нет
● MSI Нет

Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 19,2 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Защита от перепутывания полярности Да

Входной ток
Потребление тока (номинальное) 8 mA; без питания датчиков
Макс. потребление тока 70 mA; все каналы запитываются от питания датчика

Питание датчика
Число выходов 8
Выходное напряжение питание датчика, мин. 19,2 V
Защита от короткого замыкания Нет

Питание датчика 24 В
● 24 В Да
● Защита от короткого замыкания Да
● Макс. выходной ток 700 mA

Рассеиваемая мощность
Нормальная рассеиваемая мощность 1,6 W; 24 В, 8 входов с запиткой от питания датчика

Адресная область
Адресное пространство на модуль
● Макс. адресное пространство на модуль 1 byte
● Вводы 1 byte

Конфигурация аппаратного обеспечения
Выбор BaseUnit для вариантов подключения
● 1-проводное подключение BU-тип A0
● 2-проводное подключение BU-тип A0
● 3-проводное подключение Базовый блок, тип A0 с AUX-клеммами
● 4-проводное подключение Тип BU A0 + внешние клеммы

Цифровые входы
Число входов 8

M/P-считывание с втекающим током
Входная характеристика по IEC 61131, тип 1 Да
Входная характеристика по IEC 61131, тип 2 Да
Входная характеристика по IEC 61131, тип 3 Да
Увеличение длительности импульсов Нет

Входное напряжение
● Вид входного напряжения пост. ток
● Номинальное значение (пост. ток) 24 V
● для сигнала "0" от -30 до +5 В
● для сигнала "1" от +11 до +30 В

Входной ток
● для сигнала "1", тип. 6,8 mA
Задержка на входе (при номинальном значении входного напряжения) для стандартных входов
— параметрируемое Да; нет / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 мс (в каждом случае + задержка 30 – 500 мкс независимо от длины провода)
для входов аварийной сигнализации
— параметрируемое Нет
для счетчиков/технологических функций
— параметрируемое Нет

Длина провода
● экранированные, макс. 1 000 m
● неэкранированные, макс. 600 m

Датчики
Подключаемые датчики
● 2-проводной датчик Да
— макс. допустимый ток покоя (2-проводной датчик) 2 mA

Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы) Нет

Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция Да

Аварийные сигналы
● Диагностический сигнал Да

Диагностические сообщения
● Считываемая диагностическая информация Да
● Контроль напряжения питания Да
— параметрируемое Да
● Контроль питания датчика Нет
● Обрыв провода Нет
● Короткое замыкание Нет

Диагностический светодиодный индикатор
● Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
● Индикатор состояния канала Да; зеленые светодиоды
● для диагностики канала Нет
● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка
Гальваническая развязка каналов
● между каналами Нет
● между каналами и шиной на задней стенке Да
● между каналами и напряжением питания блока электроники Нет

Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)

Размеры
Ширина 15 mm
Высота 73 mm
Глубина 58 mm

Массы
Масса, прибл. 28 g
