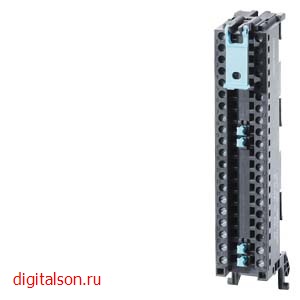

Фронтштекер с винтовым подключением 6ES7592-1AM00-0XB0

SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА

Соединения
Соединение периферийных устройств
● Соединения Винтовые клеммы
● Число проводов на одно соединение 1; или комбинация 2 проводов с сечением до 1,5 мм² (сумма) в общем кабельном зажиме

Поперечное сечение провода в мм²
— Мин. подсоединяемое сечение для цельных проводов 0,25 mm²
— Макс. подсоединяемое сечение для цельных проводов 1,5 mm²
— Мин. подсоединяемое сечение для гибких проводов без кабельного зажима 0,25 mm²
— Макс. подсоединяемое сечение для гибких проводов без кабельного зажима 1,5 mm²
— Мин. подсоединяемое сечение для гибких проводов с кабельным зажимом 0,25 mm²
— Макс. подсоединяемое сечение для гибких проводов с кабельным зажимом 1,5 mm²

Поперечное сечение провода по AWG
— Мин. подсоединяемое сечение для цельных проводов 24
— Макс. подсоединяемое сечение для цельных проводов 16
— Мин. подсоединяемое сечение для гибких проводов без кабельного зажима 24
— Макс. подсоединяемое сечение для гибких проводов без кабельного зажима 16
— Мин. подсоединяемое сечение для гибких проводов с кабельным зажимом 24
— Макс. подсоединяемое сечение для гибких проводов с кабельным зажимом 16

Обработка концов жил
— Мин. длина зачистки изоляции проводов 10 mm
— Макс. длина зачистки изоляции проводов 11 mm
— Кабельный зажим согласно DIN 46228 без пластмассовой муфты
Форма A, длиной 10 мм и 12 мм
— Кабельный зажим согласно DIN 46228 с пластмассовой муфтой
Форма E длиной 10 мм и 12 мм

Монтаж
— Инструмент Отвертка, коническое исполнение, от 3 до 3,5 мм
— Момент затяжки мин. 0,4 N·m
— Момент затяжки макс. 0,7 N·m

Размеры
Ширина 25,5 mm
Высота 131 mm
Глубина 37 mm

Массы
Масса, прибл. 123 g
