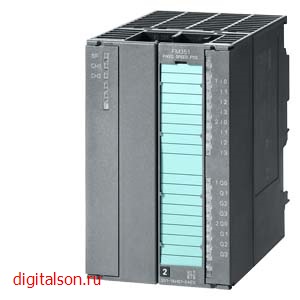

Модуль позиционирования FM 351 6ES7351-1AH02-0AE0

SIMATIC S7-300, МОДУЛЬ ПОЗИЦИОНИРОВАНИЯ FM 351 ДЛЯ УПРАВЛЕНИЯ СКОРОСТНЫМИ/МЕДЛЕННЫМИ ПРИВОДАМИ, ВКЛЮЧАЯ ПАКЕТ КОНФИГУРИРОВАНИЯ НА CD

Напряжение питания
Номинальное значение (пост. ток)
● 24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V

Напряжение нагрузки L+
● Номинальное значение (пост. ток) 24 V
● Допустимый диапазон, нижний предел (пост. ток) 20,4 V
● Допустимый диапазон, верхний предел (пост. ток) 28,8 V

Входной ток
Макс. потребление тока 350 mA
из шины на задней стойке 5 В пост. тока, макс. 150 mA

Питание датчика
Питание датчика 5 В
● 5 В Да
● Макс. выходной ток 350 mA
● Макс. длина провода 32 m

Питание датчика 24 В
● 24 В Да
● Макс. выходной ток 400 mA; на канал
● Макс. длина провода 100 m

Рассеиваемая мощность
Нормальная рассеиваемая мощность 7,9 W

Цифровые входы
Число входов 8
Функции Эталонный кулачок, поворотный кулачок, плавающее определение действительного значения, позиционирование в старт-стопном режиме

Входное напряжение
● Номинальное значение (пост. ток) 24 V
● для сигнала "0" от -3 до +5 В
● для сигнала "1" от +11 до +30 В

Входной ток
● для сигнала "0", макс. (допустимый ток покоя) 2 mA
● для сигнала "1", тип. 6 mA

Цифровые выводы
Вид выходов 8
Функции Ускоренный ход, замедленный ход, правосторонний ход, левосторонний ход
Защита от короткого замыкания Да

Выходное напряжение
● Номинальное значение (пост. ток) 24 V
● для сигнала "1", мин. UP – 0,8 В

Выходной ток
● для сигнала "1", диапазон допустимых значений для 0 – 60 ℃, мин. 5 mA; при UPmax
● для сигнала "1", диапазон допустимых значений для 0 – 60 ℃, макс. 600 mA; при UPmax
● для сигнала "0", ток покоя, макс. 0,5 mA

Датчики
Подключаемые датчики
● Инкрементальный датчик (симметричный) Да
● Инкрементальный датчик (асимметричный) Да
● Абсолютный датчик (SSI) Да
● 2-проводной датчик Да
— макс. допустимый ток покоя (2-проводной датчик) 2 mA; для сигнала "0", макс. 2 мА; для сигнала "1", макс. 6 мА

Сигналы датчика, инкрементальный датчик (симметричный)
● Следящие сигналы A, не A, B, не B
● Сигнал нулевой метки N, не N
● Входное напряжение Дифференциальный сигнал 5 В (физ. RS 422)
● Макс. входная частота 0,5 MHz

Сигналы датчика, инкрементальный датчик (асимметричный)
● Следящие сигналы A, B
● Сигнал нулевой метки N
● Входное напряжение 24 V
● Макс. входная частота 50 kHz; 50 кГц при длине кабеля 25 м; 25 кГц при длине кабеля 100 м

Сигналы датчика, абсолютный датчик (SSI)
● Входной сигнал Дифференциальный сигнал 5 В (физ. RS 422)
● Сигнал данных DATA, notDATA
● Тактовый импульс CL, notCL
● Длина телеграммы, параметрируется 13 или 25 бит
● Макс. частота тактовых импульсов 1,5 MHz
● Код Грея Да
● Макс. длина экранированного провода 200 m; при макс. 188 кГц

Гальваническая развязка
Гальваническая развязка цифровых вводов
● Гальваническая развязка цифровых вводов Да

Гальваническая развязка цифровых выводов
● Гальваническая развязка цифровых выводов Да

Степень защиты и класс защиты
Степень защиты согласно EN 60529
● IP20 Да

Окружающие условия
Температура окружающей среды при эксплуатации
● мин. 0 °C
● макс. 60 °C

Температура окружающей среды при хранении/транспортировке
● мин. -40 °C
● макс. 70 °C

Соединения
Требуемый передний штекер 1 x 20-полюсный

Размеры
Ширина 80 mm
Высота 125 mm
Глубина 120 mm

Массы
Масса, прибл. 550 g
