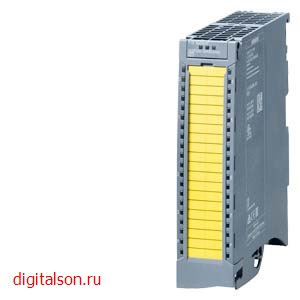

SIMATIC S7-1500, Отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE; 35 мм шириной; для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Общая информация
Обозначение типа продукта F-DI 16x24VDC
Версия микропрограммного обеспечения
● Возможно обновление микропрограммного обеспечения Да
Функция продукта
● Данные для идентификации и техобслуживания Да; I&M0 – I&M3
Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1 с HSP 0086
Режим работы
● Цифровые входы Да
Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 19,2 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Защита от перепутывания полярности Да
Входной ток
Потребление тока (номинальное) 50 mA
Питание датчика
Число выходов 4
Защита от короткого замыкания Да; электронная (порог срабатывания от 0,7 до 1,8 A)
Питание датчика 24 В
● 24 В Да; мин. L+ (-1,5 В)
● Защита от короткого замыкания Да
● Макс. выходной ток 300 mA; макс. 100 мА при вертикальном монтажном положении
Мощность
Потребляемая мощность шины на задней стенке 0,9 W
Рассеиваемая мощность
Нормальная рассеиваемая мощность 4,6 W
Адресная область
Адресное пространство на модуль
● Макс. адресное пространство на модуль 9 byte
Конфигурация аппаратного обеспечения
Автоматическое кодирование Да
● электронный кодирующий элемент тип F Да
Цифровые входы
Число входов 16
M/P-считывание Да; с втекающим током
Входная характеристика по IEC 61131, тип 1 Да
Входное напряжение
● Вид входного напряжения пост. ток
● Номинальное значение (пост. ток) 24 V
● для сигнала "0" от -30 до +5 В
● для сигнала "1" от +15 до +30 В
Входной ток
● для сигнала "1", тип. 3,7 mA
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое Да
— с "0" на "1", мин. 0,4 ms
— с "0" на "1", макс. 20 ms
— с "1" на "0", мин. 0,4 ms
— с "1" на "0", макс. 20 ms
Длина провода
● экранированные, макс. 1 000 m
● неэкранированные, макс. 500 m
Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция Да
Аварийные сигналы
● Диагностический сигнал Да
● Аварийный сигнал процесса Нет
Диагностические сообщения
● Контроль напряжения питания Да
● Обрыв провода Нет
● Короткое замыкание Да
● Суммарная ошибка Да
Диагностический светодиодный индикатор
● Светодиод RUN Да; зеленые светодиоды
● Светодиод ERROR Да; красный светодиод
● Индикатор состояния канала Да; зеленые светодиоды
● для диагностики канала Да; красный светодиод
● для диагностики модуля Да; красный светодиод
Гальваническая развязка
Гальваническая развязка каналов
● между каналами и шиной на задней стенке Да
Допустимая разность потенциалов
между различными цепями 75 В пост. тока/60 В перем. тока (базовая изоляция)
Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Окружающие условия
Температура окружающей среды при эксплуатации
● Горизонтальное монтажное положение, мин. 0 °C
● Горизонтальное монтажное положение, макс. 60 °C
● Вертикальное монтажное положение, мин. 0 °C
● Вертикальное монтажное положение, макс. 40 °C
Размеры
Ширина 35 mm
Высота 147 mm
Глубина 129 mm
Массы
Масса, прибл. 280 g
