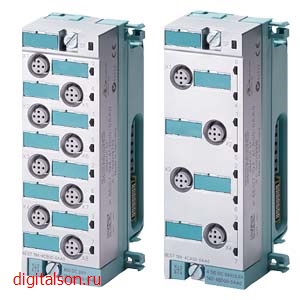

Электронный модуль 6ES7142-4BF00-0AA0

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ ДЛЯ ET200PRO, 8 DO =24В, 0.5A, ДИАГНОСТИКА МОДУЛЯ, ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО

Напряжение питания
Напряжение нагрузки 2L+
● Номинальное значение (пост. ток) 24 V
● Защита от короткого замыкания Да; на канал, электронный
● Защита от перепутывания полярности Да; от разрушения; нагрузка повышается

Входной ток
из источника напряжения нагрузки 2L+ (без нагрузки), макс. 30 mA
из шины на задней стойке 3,3 В пост. тока, макс. 30 mA

Рассеиваемая мощность
Нормальная рассеиваемая мощность 2 W

Адресная область
Адресное пространство на модуль
● с пакетами 8 bit
● без пакетов 1 byte

Цифровые выводы
Вид выходов 8
Защита от короткого замыкания Да
● Нормальный порог срабатывания 0,7 A

Ограничение индуктивного напряжения отключения
2L+ (-47 V)
Включение цифрового входа Да; Гальванической развязки между 1L+ и 2L+ нет, поскольку 1M и 2M замкнуты

Коммутационная способность выходов
● при ламповой нагрузке, макс. 5 W

Диапазон сопротивления нагрузке
● нижний предел 48 Ω
● верхний предел 4 kΩ

Выходное напряжение
● для сигнала "1", мин. 2L+ (-0,8 V)

Выходной ток
● для сигнала "1", номинальное значение 0,5 A
● для сигнала "0", ток покоя, макс. 0,5 mA

Параллельное подключение двух выходов
● для повышения мощности Нет
● для резервного включения нагрузки Да

Частота коммутации
● при омической нагрузке, макс. 100 Hz
● при индуктивной нагрузке, макс. 0,5 Hz
● при ламповой нагрузке, макс. 1 Hz

Суммарный ток выходов (на узел)
Все монтажные положения
— до 55 ℃, макс. 4 A

Длина провода
● экранированные, макс. 30 m
● неэкранированные, макс. 30 m

Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции Да

Аварийные сигналы
● Диагностический сигнал Да

Диагностические сообщения
● Считываемая диагностическая информация Да
● Короткое замыкание Да; Короткое замыкание выходов на массу; по модулям

Диагностический светодиодный индикатор
● Суммарная ошибки SF (красный) Да
● Индикатор состояния цифрового выхода (зеленый) Да

Гальваническая развязка
между шиной на задней стенке и остальными коммутационными компонентами Да

Гальваническая развязка цифровых выводов
● между каналами Нет
● между каналами и шиной на задней стенке Да

Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты
пригодно для безопасно-ориентированного группового отключения Да

Максимально достижимый класс безопасности в безопасном режиме
● Уровень производительности согласно ISO 13849-1 d
● Уровень полноты безопасности согласно IEC 61508 2

Размеры
Ширина 45 mm
Высота 130 mm
Глубина 35 mm

Массы
Масса, прибл. 140 g
