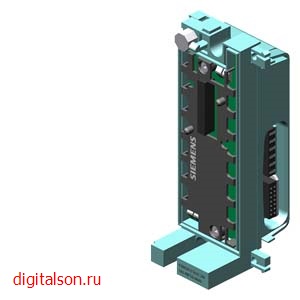

Электронный модуль 6ES7143-4BF50-0AA0

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 DI / 4 DO =24 В, 0.5A, ДИАГНОСТИЧЕСКИЙ ФУНКЦИИ, ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО

Напряжение питания
Напряжение нагрузки 2L+
● Номинальное значение (пост. ток) 24 V
● Защита от короткого замыкания Да
● Защита от перепутывания полярности Да

Входной ток
из источника напряжения нагрузки 2L+ (без нагрузки), макс. 20 mA
из шины на задней стойке 3,3 В пост. тока, макс. 20 mA

Питание датчика
Число выходов 4
Защита от короткого замыкания Да; на модуль, электронный

Выходной ток
● до 55 ℃, макс. 1 A

Рассеиваемая мощность
Нормальная рассеиваемая мощность 2 W

Цифровые входы
Число входов 4
Входная характеристика по IEC 61131, тип 3 Да

Входное напряжение
● Номинальное значение (пост. ток) 24 V
● для сигнала "0" от -3 до +5 В
● для сигнала "1" от +11 до +30 В

Входной ток
● для сигнала "1", тип. 7 mA

Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— с "0" на "1", макс. 3 ms
— с "1" на "0", макс. 3 ms

Длина провода
● экранированные, макс. 30 m
● неэкранированные, макс. 30 m

Цифровые выводы
Вид выходов 4
Защита от короткого замыкания Да; на канал, электронный
● Нормальный порог срабатывания 0,7 A
Ограничение индуктивного напряжения отключения норм. (2L+) -47 В
Включение цифрового входа Да

Коммутационная способность выходов
● при ламповой нагрузке, макс. 5 W

Диапазон сопротивления нагрузке
● нижний предел 48 Ω
● верхний предел 4 kΩ

Выходной ток
● для сигнала "1", номинальное значение 0,5 A
● для сигнала "0", ток покоя, макс. 0,5 mA

Параллельное подключение двух выходов
● для повышения мощности Нет
● для резервного включения нагрузки Да

Частота коммутации
● при омической нагрузке, макс. 100 Hz
● при индуктивной нагрузке, макс. 0,5 Hz
● при ламповой нагрузке, макс. 1 Hz

Суммарный ток выходов (на узел)
Все монтажные положения
— до 55 ℃, макс. 2 A

Длина провода
● экранированные, макс. 30 m
● неэкранированные, макс. 30 m

Датчики
Подключаемые датчики
● 2-проводной датчик Да
— макс. допустимый ток покоя (2-проводной датчик) 1,5 mA

Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции Да

Аварийные сигналы
● Диагностический сигнал Да

Диагностические сообщения
● Считываемая диагностическая информация Да
● Короткое замыкание Да; Короткое замыкание выходов на массу; по модулям

Диагностический светодиодный индикатор
● Индикатор состояния цифрового входа (зеленый) Да
● Индикатор состояния цифрового выхода (зеленый) Да

Гальваническая развязка
между шиной на задней стенке и остальными коммутационными компонентами Да

Гальваническая развязка цифровых вводов
● между каналами Нет
● между каналами и шиной на задней стенке Да

Гальваническая развязка цифровых выводов
● между каналами Нет
● между каналами и шиной на задней стенке Да

Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)

Размеры
Ширина 45 mm
Высота 130 mm
Глубина 35 mm

Массы
Масса, прибл. 140 g
