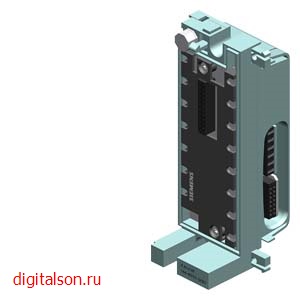

Электронный модуль 6ES7144-4FF01-0AB0

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AI U HF, 4 АНАЛОГОВЫХ ВХОДА (НАПРЯЖЕНИЕ) С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ, ±10 В, 0...10 В, ± 5В, 1...5 В, ДИАГНОСТИКА КАНАЛОВ, ВКЛ. ШИННЫЙ МОДУЛЬ, МОДУЛЬ ПОДКЛЮЧЕНИЯ 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО

Напряжение питания
Номинальное значение (пост. ток) 24 V
Защита от перепутывания полярности Да; от разрушения

Входной ток
из источника напряжения питания 1L+, макс. 40 mA; нормальная
из шины на задней стойке 3,3 В пост. тока, макс. 12 mA; нормальная

Питание датчика
Число выходов 4
Защита от короткого замыкания Да; на модуль, электронная – на массу

Выходной ток
● до 55 ℃, макс. 1 A

Рассеиваемая мощность
Нормальная рассеиваемая мощность 1,1 W

Адресная область
Адресное пространство на модуль
● Макс. адресное пространство на модуль 8 byte

Аналоговые вводы
Число аналоговых входов 4
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 35 V
Макс. время цикла (все каналы) 5 ms

Входные диапазоны
● Напряжение Да
● Ток Нет
● Термоэлемент Нет
● Резистивный термометр Нет
● Сопротивление Нет

Входные диапазоны (номинальные значения), напряжения
● от 0 до +10 В Да
● от 1 В до 5 В Да
● от -10 до +10 В Да
● от -5 до +5 В Да

Длина провода
● экранированные, макс. 30 m

Формирование аналоговой величины для входов
Принцип измерения встроен.

Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; 15 бит + VZ при ±10 В, при ±5 В; 15 бит при 0 В – 10 В, при 1 – 5 В
● Время интегрирования (мс) 0,3 / 16,7 / 20 / 60
● Подавление напряжения помех для частоты помех f1 в Гц 16,67 / 50 / 60 / 3 600
● Время преобразования (на канал) 1,1 ms

Выравнивание результатов измерений
● параметрируемое Да
● Ступень: без ступени Да; 1 x время цикла
● Ступень: слабая Да; 4 x время цикла
● Ступень: средняя Да; 16 x время цикла
● Ступень: сильная Да; 64 x время цикла

Погрешности/точность
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,0075 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,00075 %/K
перекрестные модуляции между входами, мин. -70 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,004 %

Эксплуатационный предел погрешности во всем диапазоне температуры
● Напряжение относительно диапазона входных параметров, (+/-) 0,1 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Напряжение относительно диапазона входных параметров, (+/-) 0,075 %
Подавление напряжения помех для f = n x (f1 +/- 0,5 %), f1 = частота помех
● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 60 dB
● Мин. синфазные помехи (USS < 2,5 В) 80 dB; Напряжение помех < 10 В

Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции Да

Аварийные сигналы
● Диагностический сигнал Да; параметрируемое
● Аварийный сигнал процесса Да; (Сигнал граничного значения), настраивается для канала 0

Диагностические сообщения
● Считываемая диагностическая информация Да
● Обрыв провода Да; при 1 – 5 В
● Короткое замыкание Да; при 1 – 5 В

Диагностический светодиодный индикатор
● Суммарная ошибки SF (красный) Да

Гальваническая развязка
Гальваническая развязка аналоговых вводов
● между каналами Нет
● между каналами и шиной на задней стенке Да

Допустимая разность потенциалов
между входами и массой аналогового модуля (UCM)
Полное напряжение 10 В перем. тока

Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)

Размеры
Ширина 45 mm
Высота 130 mm
Глубина 35 mm

Массы
Масса, прибл. 150 g
