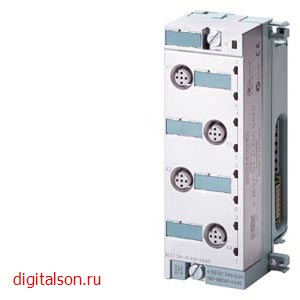

Электронный модуль 6ES7145-4GF00-0AB0

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AO I, 4 АНАЛОГОВЫХ ВЫХОДА(ТОК) HIGH FEATURE - УЛУЧШЕННЫЕ ХАРАКТЕРИСТИКИ, +-20MA, 0... 20MA, 4-20MA ДИАГНОСТИКА КАНАЛОВ, ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО

Напряжение питания
Номинальное значение (пост. ток) 24 V
Защита от перепутывания полярности Да; от разрушения

Входной ток
из источника напряжения питания 1L+, макс. 110 mA
из шины на задней стойке 3,3 В пост. тока, макс. 10 mA

Питание исполнительного элемента
Число выходов 4
Защита от короткого замыкания Да; на модуль

Выходной ток
● до 55 ℃, макс. 1 A

Рассеиваемая мощность
Нормальная рассеиваемая мощность 2,3 W

Адресная область
Адресное пространство на модуль
● Макс. адресное пространство на модуль 8 byte

Аналоговые выводы
Число аналоговых выходов 4
Выход напряжения, защита от короткого замыкания Да; на модуль, электронная – на массу
Макс. выходной ток, напряжение при работе без нагрузки 16 V
Макс. время цикла (все каналы) 3 ms

Диапазоны выходных параметров, ток
● от 0 до 20 мА Да
● от -20 мА до +20 мА Да
● от 4 мА до 20 мA Да

Подключение исполнительных элементов
● для выхода тока двухпроводного соединения Да
● для выхода тока четырехпроводного соединения Да

Сопротивление нагрузки (в номинальном диапазоне выхода)
● при выходных токах, макс. 600 Ω
● при выходных токах, индуктивная нагрузка, макс. 1 mH

Предел разрушения при напряжениях и токах, прилагаемых извне
● Макс. ток 100 mA

Длина провода
● экранированные, макс. 30 m

Формирование аналоговой величины для выходов
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; при ±20 мА; 14 бит при 0 – 20 мА; 15 бит при 4 – 20 мА
● Время преобразования (на канал) 0,7 ms

Время установления
● для омической нагрузки 0,1 ms
● для индуктивной нагрузки 1 ms

Погрешности/точность
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,1 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,01 %/K
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) 0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры
● Ток относительно диапазона выходных параметров, (+/-) 0,2 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Ток относительно диапазона выходных параметров, (+/-) 0,15 %

Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции Да
Возможность включения заменяющих значений Да

Аварийные сигналы
● Диагностический сигнал Да; параметрируемое
● Аварийный сигнал процесса Нет

Диагностические сообщения
● Считываемая диагностическая информация Да
● Обрыв провода Да; на канал, не в нулевом диапазоне
● Короткое замыкание Нет

Диагностический светодиодный индикатор
● Суммарная ошибки SF (красный) Да

Параметры
Диагностика короткого замыкания Питание датчика на массу

Гальваническая развязка
Гальваническая развязка аналоговых выводов
● между каналами Нет
● между каналами и шиной на задней стенке Да

Изоляция
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)

Размеры
Ширина 45 mm
Высота 130 mm
Глубина 35 mm

Массы
Масса, прибл. 150 g
